Une sélection de projets, présentée de façon anonymisée : le besoin, ce qui a été fait, ce qui a été livré.
Puissance · Haute tension · Sûreté de fonctionnement
Alimentation HT à découpage — 7 kV / 0,5 A
Besoin — Une source haute tension de 3,5 kW, alimentée en 230 V monophasé, avec un haut niveau de sécurité.
- Architecture PFC → pont complet SiC → résonant LCC (commutation douce ZVS)
- Transformateur HT à galettes empilées, redressement HT, mesure isolée
- Chaîne de sécurité redondante 1oo2 visant le SIL 3 : analyse de risques (IEC 62061), calcul de PFH (IEC 61508‑6), défaillances de cause commune
Livrables — Schéma hiérarchique KiCad, nomenclature, dossier de sûreté de fonctionnement.
Puissance · Revue de conception · Firmware
Charge électronique — 300 V / 20 A / 800 W
Besoin — Un banc de charge pour tester des alimentations, à partir d’un schéma existant à fiabiliser avant fabrication.
- Revue par analyse automatique de la netlist : erreurs critiques corrigées avant fabrication (protection de grille, gain et polarité de la mesure de courant, saturation de la mesure de puissance)
- Voie de sécurité indépendante : verrou matériel à réarmement manuel, auto-test des comparateurs au démarrage, mesures redondantes
- Brochages des symboles vérifiés contre les datasheets
- Socle de firmware de validation STM32 en C99, structuré selon l’IEC 61508‑3 et éprouvé en simulation sur PC : 29 scénarios, 320 vérifications
Livrables — Schémas révisés, spécification et firmware de validation, dossier de sûreté de fonctionnement.
Mesure de précision · Haute tension · Coût maîtrisé
Testeur diélectrique (hipot) — 10 kV AC / 12 kV DC
Besoin — Mesurer un courant de fuite avec une ondulation d’au plus 0,1 µA et une précision visée de 0,1 à 0,2 %, avec un budget serré.
- Chaîne de mesure : ADC 24 bits à échantillonnage simultané, référence de tension externe, alimentations analogiques isolées
- Décharge DC par deux relais reed en série plutôt que par relais à vide : coût divisé par plus de 10
- Deux cartes (puissance et mesure) pilotées chacune par un STM32, commande par écran tactile
- Sorties AC et DC séparées, avec contact de présence relié à la chaîne de sécurité
Livrables — Cahier des charges, schémas, plan de câblage, procédure d’étalonnage.
Logiciel · IHM · Rétrofit
IHM de pilotage pour machine de soudage par faisceau d’électrons
Besoin — Une interface moderne pour une machine de soudage sous vide, livrée sous Linux et sous Windows à partir d’un seul code.
- Application native en Rust (egui) : un exécutable Linux, un exécutable Windows, sans installation

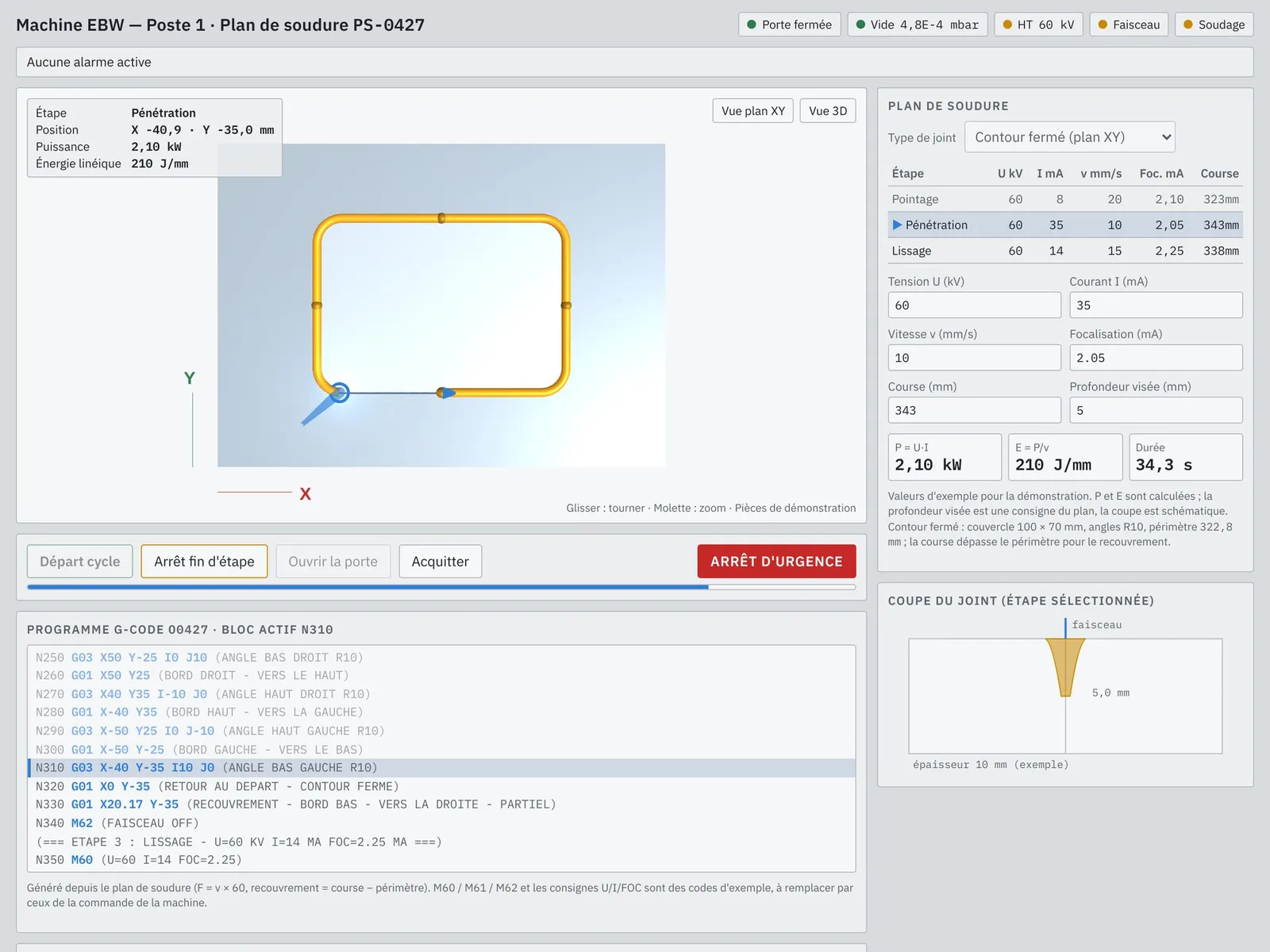

- Éditeur de plan de soudage (tension, courant, vitesse, focalisation, course) et G-code ISO synchronisé
- Cycle simulé : mise sous vide, montée HT, soudage, remise à l’air ; alarmes et arrêt d’urgence

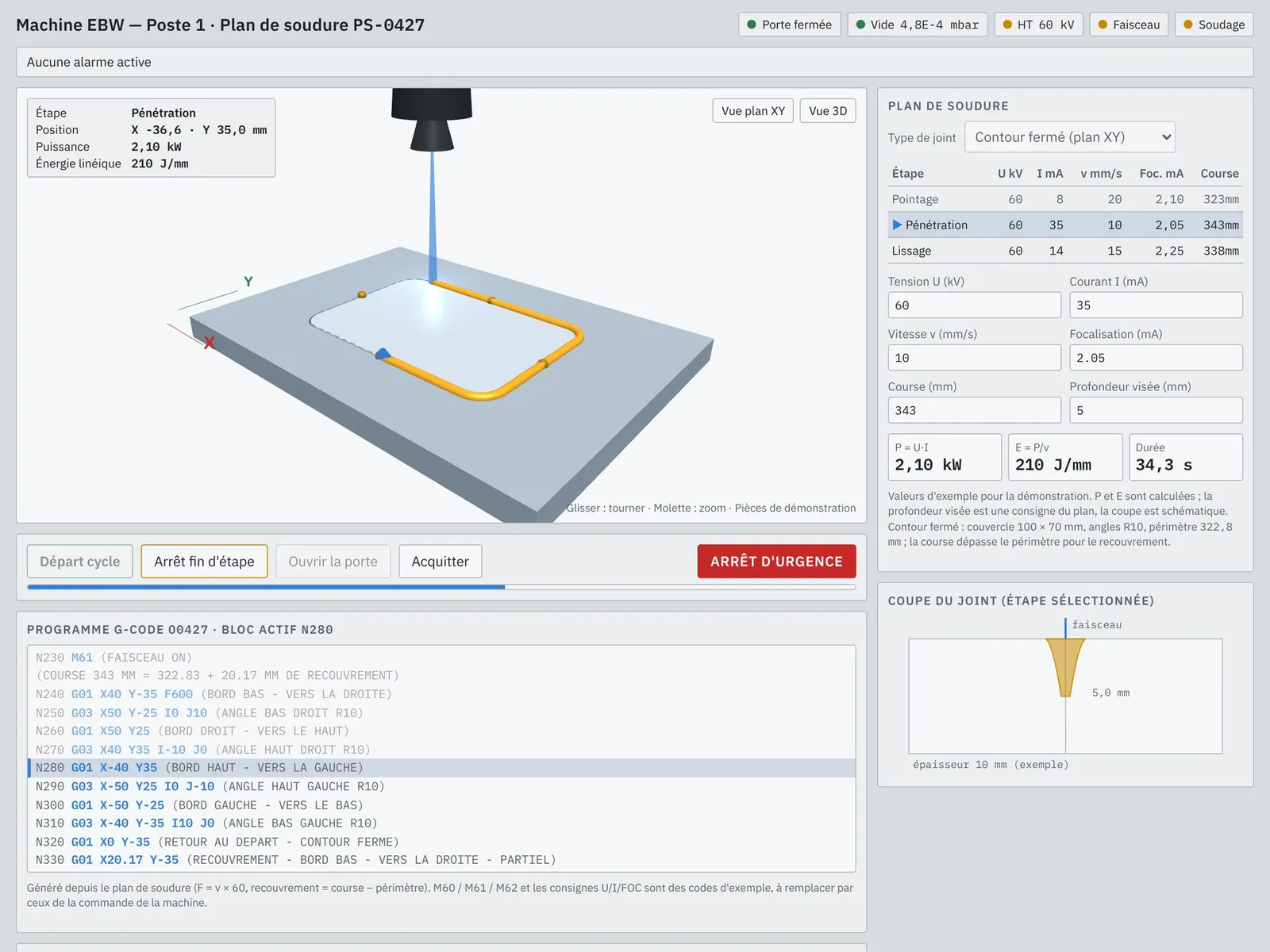

- Vue 3D et coupe du cordon ; estimation de la pénétration par bilan d’énergie, recalable sur une macrographie
Livrables — Maquette fonctionnelle, exécutables Linux et Windows.
En cours : module mémoire DDR5-5600 (impédance contrôlée, appariement à la picoseconde) et alimentation de laboratoire LLC 1–30 V / 5 A.
